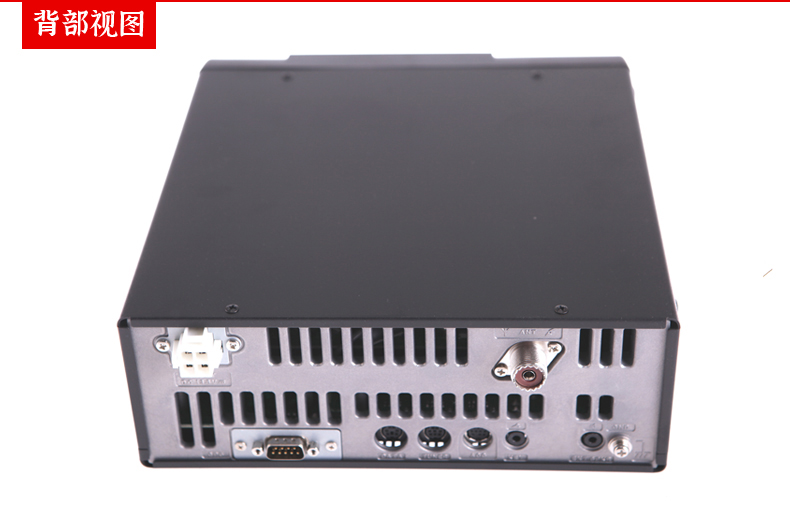

VX-1700短波電臺使用說明書
發布者：易達瑞康 發布時間：2019年04月08日標簽：
5788人瀏覽過

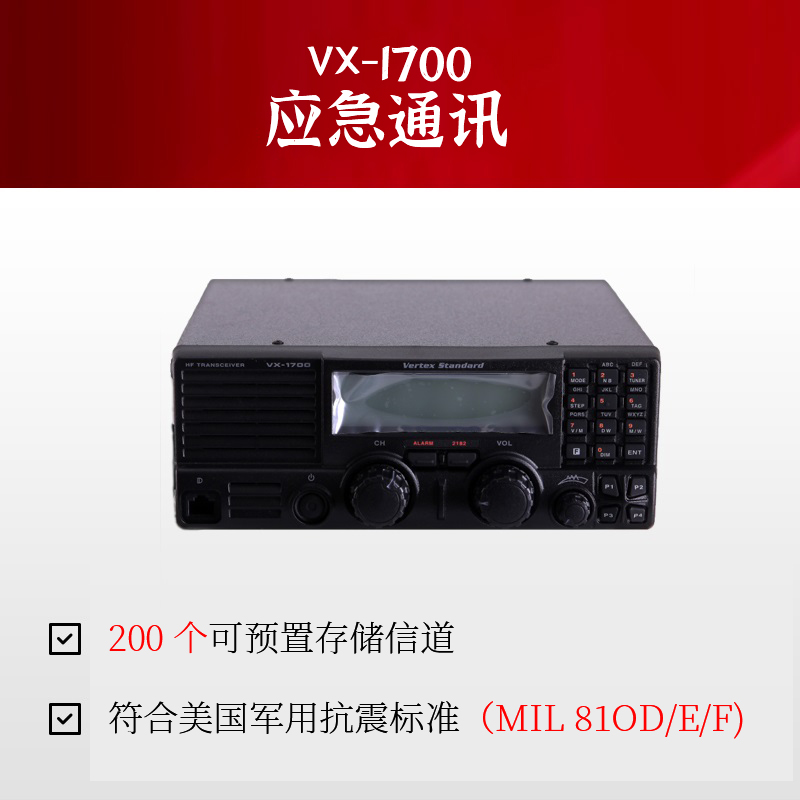

(1) MIC插孔
此為麥克風聲音輸入口,PPT、掃描控制都從此口輸入，要求麥克風阻抗為500~600歐姆。
(2)電源開關
此為VX-1700的主要開關,按下并保持1S將打開或關掉電源
(3)信道選擇旋鈕
此旋鈕用來選擇記憶信道
(4)(下)鍵
按下此鍵移動記憶組至低的那一組
(5)(上)鍵
按下此鍵移動記憶組至高的那一組
(6) 聲音旋鈕
此開關調整來自說話者的音頻增益,順時針旋轉此按鈕增加電平
(7) 靜噪旋鈕
此旋鈕用來當接收不到信號時使之靜音,順時針旋轉時只允許強信號被接收到,相反,逆時針時,則較弱信號便可被接收到
當一信號或噪音超過靜噪門限電平時,“BUSY”圖標將會顯示在屏幕上
(8) P1-P4鍵（編成功能鍵）
此四個功能鍵可自選，由威泰克斯經銷商進行編程，廠家定義如下：
P1鍵：按下此鍵將接收頻率向下調而不改變發射頻率（調請聲音功能）
P2鍵：鍵盤鎖定打開或關閉
P3鍵：按下此鍵將接收頻率上調而不改變發射頻率
P4鍵：打開或關閉內部或外部的揚聲器
(9) 鍵盤
這12個鍵用來的操作命令，（將從隨后章節加以說明）

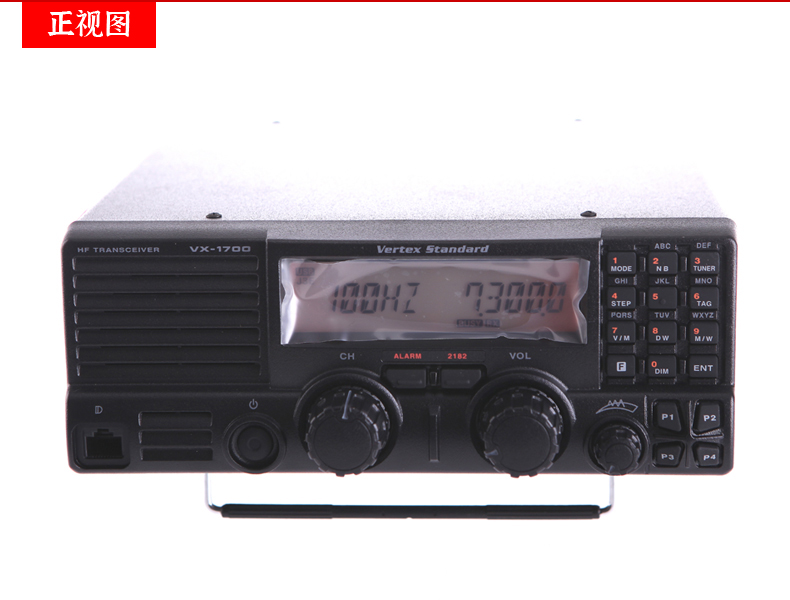

(10)屏顯
此多功能液晶顯示包含所用到信道頻率或信道標識，信道強弱/功率測量和發射的可靠數據信息
(11)揚聲器
內部揚聲器即在此處操作：
準備階段：
1、確定所有電源、天線、地、麥克風和其它接線都已備好
2、將聲音和靜噪旋鈕逆時針旋轉到底
3、打開電源開關，液晶顯示將顯示出來
入門階段：
1、旋轉聲音旋鈕使信號或噪音在揚聲器上呈現適當音量
2、當無信號時，順時針旋轉靜噪旋鈕直到無背景噪音，除非要聽到非常微弱的信號，不然，都在大多數應用中將背噪關閉
3、旋轉信道旋鈕得要求信道，記住共5個集群，若要選信道不在某一集群中，被存在另一集群中了
4、[up]和[down]按鈕也是用來選擇記憶信道的，瞬時按下其中一個將使信道增加或減少一步，按下并保持0.5秒，將向下或向上掃描信道，放開將停止掃描
5、如果想選擇不同集群下的不同信道，首先要按鑲柏上的▲ [up]或▼ [down]鈕來選擇群然后選擇信道
6、如果一個信號強到超靜噪門限，則就會聽到聲音，“BUSY”就會顯示出來，盡管“RX”也將被顯示出來
7、當信號被接收到時，S/PO強弱顯示根據信號的強度，你可根據此強弱顯示來比較不同信道上的通信路徑好壞，或利用天線旋轉來根據不同方向來測信號強弱
8、當受到沖擊噪聲時，如從電線或車輛上，按下[2（NB）]鍵，減小噪音電平，當噪音抑制被激活，則“NB”會顯示在屏幕上，再次按下時則關閉噪音抑制
9、如果你聽到的聲音不清楚（聲音或音調過高或過低），按下[P1]或[P3]鍵能提高收來的信號，[P1]/[P3]鍵并不影響發射頻率，僅僅接收頻率能被調整，收到的頻率高于顯示頻率，“▲”將出現在頻率顯示的右邊，同樣，當低于顯示頻率時，“▼”將出現在右邊。同時按下[P1]和[P3]鍵并保持1秒將重置補償
10、如果液晶顯示器太亮，按下[0（D/M）]鍵，減小亮度，再次按下[0（D/M）]鍵，回到很低的亮度電平
11、要關閉內部揚聲器（或外部的），按[P4]鍵，再次按下，則恢復音頻
前板鎖定
為防止不經意間改變前板的參數設置，按[P2]鍵，則所有鍵和旋鈕將被鎖定在操作命令上，除了電源轉換開關、[down]、[up]、[P2]；“”將出現在顯示屏上
再次按下[P2]鍵，則使前板解鎖
發射
12、對于聲音發射,關閉麥克風上的“PTT”開關，發送被激活，（注意到TX將顯示在LCD上）保持嘴離MIC約25mm，用正常音量說話，釋放PTT開關恢復接收模式（RX將會被顯示出來，TX將消失）
13、對于CW在AIA模式下，用電報鍵或電子監控器。VX-1700將自動地被置于發射模式下當開始發射的時候，當停止發射時返回接收模式，隨著發射，“側音”音頻發生器監聽發射
14、對數字發射（包括CW用TNC和鍵盤或相似的電腦驅動數據發射設備）發射/接收控制都是由與設備相符的軟件來實現的，看用戶手冊來實現操作，記住按照大能量輸出方針在持續操作時J2B模式下將WC發射能量輸出至大50W功率（5或6個格顯示在屏幕上）如果長時間持續發射的話
天線調諧過程
當可選擇FC-30或FC-40外部天線調諧器安裝后，在每信道上將被激活，當發射時如果出現在LCD的右上角時，天線系統要求重新調諧，用下面步驟
1、確定連到FC-30/-40已經完成
2、經主要播號選擇適當信道，按下[3（TUNER）]鍵，TUNER將一閃一閃地顯示在LCD上，VX-1700將發射一小段時間，之后發射機恢復至接收模式，TUNER持續出現在LCD上
3、FC-30/-40基于微處理器電路包含100個天線調諧設置，這將大大減少頻率改變時間，如果你使用多于100或200個信道，新的設置將覆蓋原來設置，雙頻監聽特征將用戶操作在一個信道上，當周期性地在“1-001”信道上作一檢查時，雙頻監聽特征將可以實現只要有頻率和模式數據寫在記憶信道上。
每4秒，發射機將自動轉換至“1-001”信道上，如果在此信道上有發射發生時，將有下列其中之一情況會發生。
4、如果VX-1700是在載波跌落模式，發射機將保持在“1-001”信道上直到發射停止，發射機將繼續保持10秒在發射完之后以防止重發，3秒后，雙頻監聽將重復。
5、如果VX-1700設置為“時間”模式，發射機將在“1-001”信道上保持5秒，雙關操作將重復（無論在“1-001”信道上發射/接收情況如何）
雙關操作應用簡單，按照下面步驟：
1、首先，設置“重復”模式，通常，這將“載波脫落”，將不允許發射時移動到信道“1-001”，按下[8(DW)] 鍵后，再按[F]鍵，然后旋轉CH選擇旋鈕直到“CARR”顯示在LCD上，如果要在“時間模式下”，旋轉CH旋鈕至‘TIME’在LCD顯示出來，按[8(DW)]鍵恢復正常顯示
2、調整SQL控制，BUSY 出現，接收器靜音。
3、按下[8(DW)]鍵激活雙關模式，4秒后，發射機將轉道記憶信道1-001，并將保持0.5秒，然后轉到你的原始信道
4、如果接到一個呼叫在1-001信道上當雙信道監聽模式下，發射機將鎖定在此信道上，優先重復在重復模式下
5、按下[8(DW)]鍵關閉雙信道監聽模式，此時操作將轉向原始的頻率
6、在雙關操作中，主要操作信道可改變，但是當‘1-001’信道在檢查是否被激活時不能改變信道
7、如果你用的發射機裝有可選加密模塊按下[ENCR]鍵將其啟動，ENCRP將顯示出來
8、要關閉加密功能，再次按下此鍵
9、如果在你的通信群組中的其它站臺出現扭曲或難聽刺耳的聲音，你可能不經意間關閉了發射加密模塊，按下[ENCR]鍵將恢復，可是如果只有一個臺聽起來刺耳，可能是那臺機子關閉了加密模塊，要么發送者或你建議其關閉加密，然后讓其它臺轉到無加密模式下，記住你的發射將在不加密的情況下發射，這樣就會危險。
